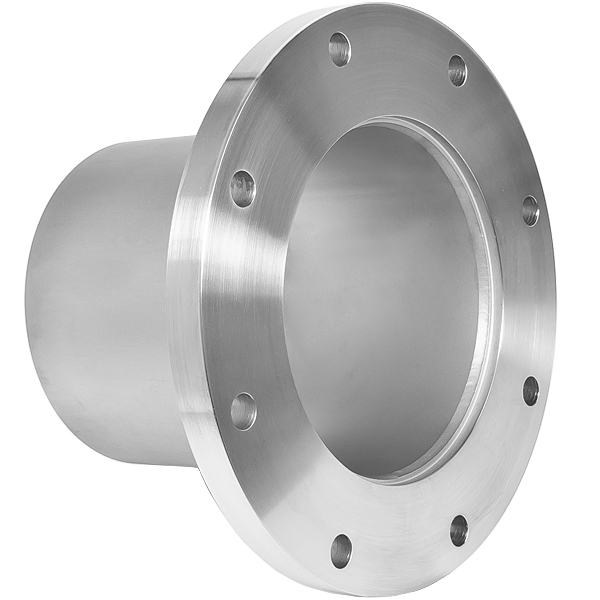

这些半螺纹接头螺栓焊接短柱遵循国际标准组织（ISO）标准，法兰尺寸为NW-100。ISO法兰真空配件通常用于制造工业应用的工艺真空管道和系统。这些配件使用8个螺母和螺栓连接到其他真空五金件上。还需要对中环，包括橡胶/弹性O形环。大型法兰的ISO标准尺寸为西北-63、西北-80、西北-100、西北-160、西北-200、西北-250、西北-320、西北-400、西北-500、西北-630。这些真空法兰由不锈钢制成。

螺纹接头半焊栓接短管，NW-100真空接头，ISO-LF大法兰，尺寸NW-100，8个螺栓，不锈钢

ISO-LF法兰尺寸：NW-100

通用尺寸：A=6 1/2“（165mm），B=4”（102mm），C=3.15/16”（100mm）
