这些全螺纹接头冷却液套真空接头具有固定的2.75英寸Conflat（CF）法兰和1/2英寸内螺纹NPT冷却液端口。这些螺纹接头可用于在烘烤过程中保持连接部件的冷却。Conflat（CF）法兰用于超高真空应用。这些配件使用铜垫圈和刀口法兰来实现高真空密封，可以工作到10-13托（10-11帕），可以加热到450°C烘烤。北美法兰尺寸以英寸为单位通过法兰外径给出：1-1/3（“迷你汇流”）、2?、4?、6、8、10、12、13?、14和16?。在欧洲和亚洲，管道内径单位为毫米：DN16、DN40、DN63、DN100、DN160、DN200、DN250。这些真空配件由耐腐蚀的不锈钢制成。

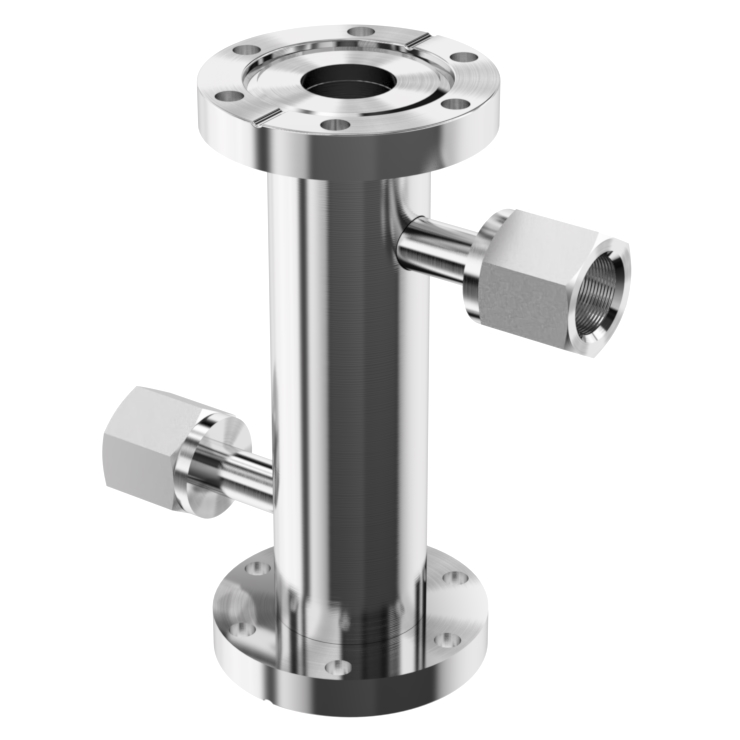

将法兰（CF）全螺纹接头与冷却液套管（CF 2.75英寸）汇合。不锈钢，1/2英寸FNPT冷却液端口

CF法兰尺寸：CF 2.75英寸，不可旋转

管内径：0.87英寸。

管子外径：1.5英寸

短节长度：6.0英寸。
